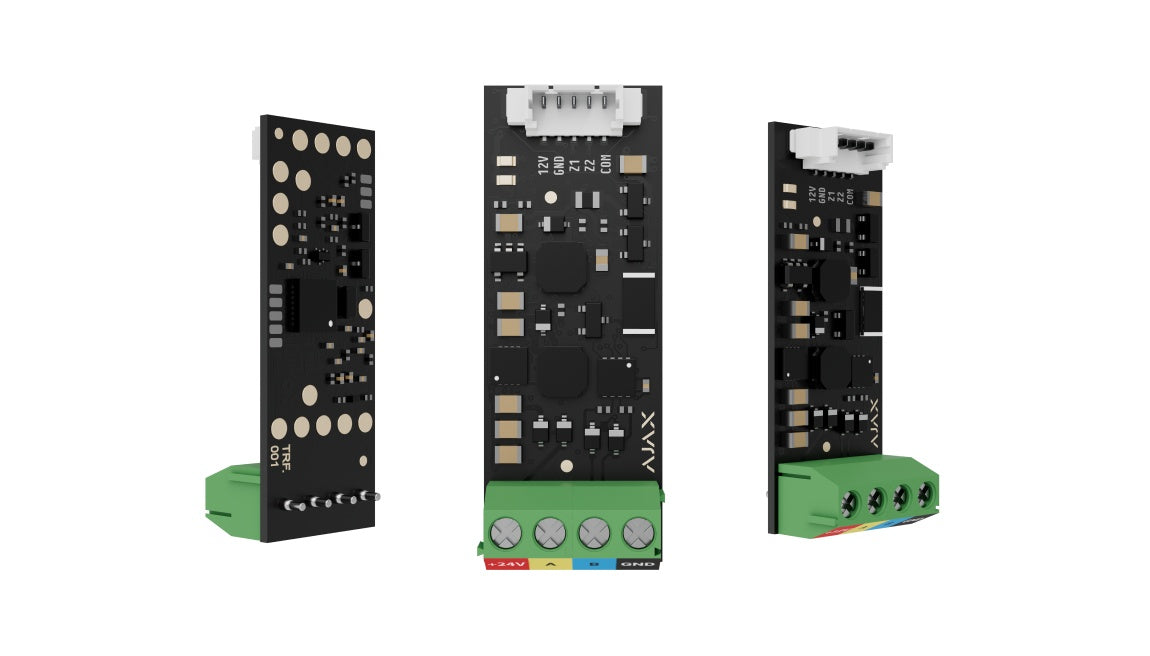

Modul de integrare cu fir pentru un detector terț, Ajax Superior Transmitter Fibra

Ajax Superior Transmitter Fibra este un modul miniatural care permite conectarea unui detector cablat de la alt producător în sistemul Ajax, prin linia Fibra. Se montează direct în carcasa detectorului terț și îl transformă într-un dispozitiv Ajax complet, configurat și monitorizat din aplicație.

• Conectare a unui detector cablat cu contacte NO, NC, EOL, 2EOL sau 3EOL.
• Două intrări (Z1, Z2) pentru schema AATT (alarmă-alarmă-tamper-tamper).
• 15 tipuri de evenimente: intrusiune, incendiu, panică, gaz, inundație, spargere geam, vibrații, temperatură și altele.
• Configurații dedicate: rulou (roller shutter), tamper sau detector generic.
• Ieșire de alimentare 12 V pentru detectorul conectat (10,5–15 V⎓, max. 50 mA).
• Dimensiuni foarte mici: 40 × 15 × 12 mm, 6 g.
• Detectarea instantanee a deteriorării liniei (la conexiuni EOL); certificat Grade 3.

Modulul funcționează în sistemele Ajax cu centrala Superior Hub Hybrid (2G sau 4G), pe linia cablată Fibra, și se configurează din aplicațiile Ajax. Montajul se face de către instalatori autorizați Ajax. Se poate conecta în orice punct al liniei Fibra.

Caracteristici cheie

• Tehnologie de comunicare: Fibra (protocol cablat proprietar Ajax), criptare bloc cu cheie dinamică

• Conectare la linie: cablu cu 4 fire, în orice punct al liniei Fibra

• Lungime linie Fibra: până la 2000 m (U/UTP cat. 5)

• Configurații suportate: rulou (roller shutter), tamper, dispozitiv cablat cu 15 tipuri de evenimente

• Borne: 12V (alimentare detector), GND, Z1–Z2 (intrări), COM

• Tip conexiune: NO, NC, EOL, 2EOL, 3EOL (rezistență EOL totală 1–40 kΩ, pas de 100 Ω)

• Lungime cablu către detector: până la 3 m (conductor de cupru 0,22 mm²)

• Mod de funcționare: impuls, bistabil
